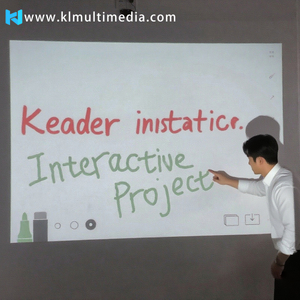

Comment configurer une projection murale interactive

Un guide technique étape par étape pour installer la caméra, le module laser et calibrer le logiciel interactif KLEADER.

Principe de fonctionnement du système tactile interactif

Le principe de fonctionnement de ce produit consiste à installer un module laser infrarouge au-dessus d'un projecteur ou d'un dispositif d'affichage. Le module laser crée une couche de film lumineux invisible de 1 à 2 mm d'épaisseur et 1 mm de large sur la surface de projection. Lorsque vous touchez ce film avec les doigts ou d'autres objets opaques, un point lumineux réfléchi est capturé par le module caméra monté sur le projecteur. Grâce à l'analyse et au traitement algorithmique de notre logiciel de contrôle tactile exclusif, des coordonnées tactiles précises sont obtenues pour obtenir la fonctionnalité tactile.

Kit mural tactile interactif

1. Prend en charge le toucher du doigt : vous pouvez toucher l'écran projeté directement avec votre doigt sans aucun stylet.

2. Prend en charge le multi-touch : étirez et rétractez les images avec les deux mains ; deux points pour réaliser la fonction de molette de la souris ; dix personnes écrivent en même temps sans interférence.

3. La distance minimale d'installation est de 15 cm : l'écran de projection « 80 pouces » ne nécessite que 15 cm entre la caméra et la surface du tableau.

4. Haute intégration, portable, facile à installer : L'hôte est fixé avec du ruban adhésif double face sur le mur ou le tableau. Il n'est pas nécessaire de modifier le panneau ou le mur.

5. Transformer un tableau blanc ou un mur normal en écran tactile : ce produit peut transformer n'importe quel tableau blanc ou mur en écran tactile. Vous pouvez directement fixer le produit au-dessus de la zone que vous souhaitez transformer.

6. N'importe quel objet opaque peut être utilisé comme stylet : la fonction tactile utilise une technologie de positionnement basée sur une caméra. Dans la zone interactive, tout objet opaque en forme de bande peut faire office de stylet. Si vous perdez accidentellement votre stylo pointeur ou si vous le trouvez trop froid pour l'utiliser sur le tableau blanc, enroulez simplement une feuille de papier et continuez votre leçon.

7. Conversion d'écrans LCD standards en écrans tactiles : Compatible avec les écrans 40-120 pouces. Le processus consiste à installer un couvercle en verre sur la surface de l'écran et à y fixer l'appareil, le transformant en écran tactile. Cette méthode est plus rentable que les solutions de cadre infrarouge, ne nécessite aucune modification personnalisée et maintient un prix cohérent quelle que soit la taille de l'écran.

Matériel principal des kits muraux tactiles interactifs

commande nombre	nom	quantité
1	Module caméra	1
2	Module laser	1
3	Câble de données de caméra buccale de type B (12 M)	1
4	Câble d'alimentation laser de type C (6 M)	1
5	Support de caméra	1
6	Adaptateur d'alimentation laser	1
7	Adhésif Laser 3M (rectangulaire)	1
8	Support de caméra adhésif 3M	1
9	Ruban adhésif transparent mural	1
10	Vis laser	1
11	colle sans clous	1
12	Tournevis de réglage	1

Outils nécessaires : module laser (5 V/2 A), capteur de caméra, câbles USB.

Comment créer un mur tactile interactif

1. Connexion matérielle

Composants du kit : caméra, câble d'extension (12 m), support de caméra, module laser, câble/adaptateur d'alimentation (5 V/2 A), vis de montage.

Connexions : Alimentation laser : adaptateur Type-C vers USB.

Appareil photo : USB-A vers USB-B vers l'ordinateur.

Logiciel : installez à partir du package, ouvrez le logiciel, sélectionnez le mode appareil photo.

Montage du matériel :

Montez la caméra et le laser fermement au-dessus du centre de la zone de projection.

Assurez-vous que la zone de projection complète est visible dans la vue de la caméra (au moins 50 % de l'écran).

Ajustez la rotation de la caméra dans Paramètres si l’image est à l’envers.

2. Calibrage laser

Passez en mode laser.

Ouvrez le couvercle du laser, utilisez les vis pour régler :

Bouton gauche : angle horizontal.

Bouton du milieu : angle vertical.

Tournez les deux vis dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'une ligne rouge apparaisse.

Ajustez jusqu'à ce que la ligne laser disparaisse juste sous la zone de projection. Une ligne rouge devrait apparaître au sol.

Touchez le bord inférieur de l’image. Idéalement, la ligne rouge se situe à environ 3 mm du mur. Ajustez si nécessaire.

3. Calibrage automatique du logiciel

Cliquez sur Calibrage automatique. Le processus prend 3 à 5 secondes.

Ne bloquez pas la caméra ou la projection pendant l'étalonnage.

Le système passera en mode tactile une fois terminé.

Enregistrer les données du logiciel tactile interactif

Le logiciel se lance automatiquement au redémarrage. Test tactile : le point blanc dans la vue laser confirme une détection précise.
