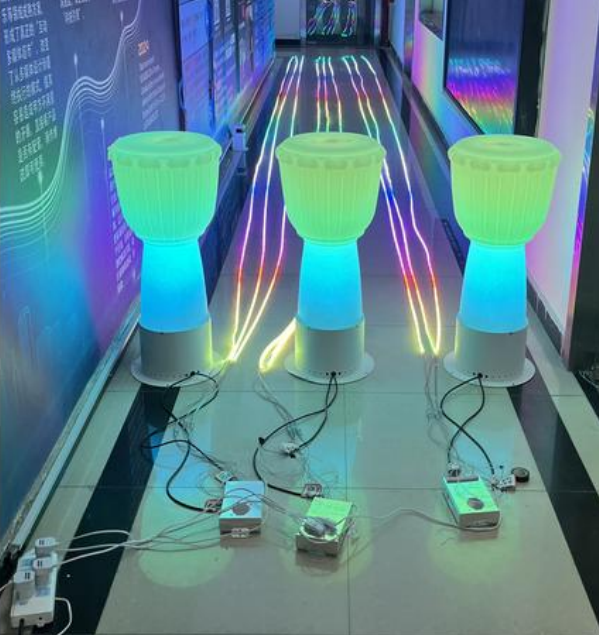

Manuel de flux optique du tambour
Instructions de câblage du noyau
Ce document détaille la logique de câblage entre le flux optique du tambour, l'alimentation électrique, les lignes de signal et les bandes lumineuses. Faites correspondre strictement les fils aux interfaces correspondantes par couleur pour éviter les connexions inversées ou incorrectes.

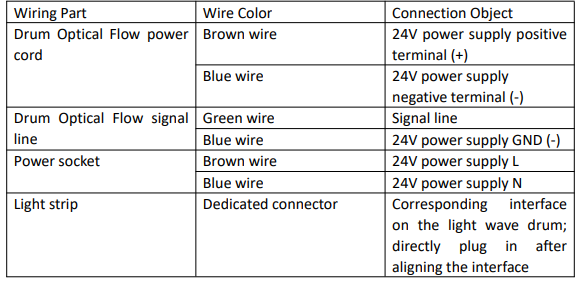

2. Tableau de correspondance des câblages
3. Précautions de sécurité pour le câblage
Débranchez toutes les alimentations avant le câblage pour éviter les risques de choc électrique dus aux opérations sous tension.
Après le câblage, vérifiez que toutes les connexions filaires sont sécurisées pour éviter un mauvais contact causé par un desserrage.
Gardez l'ensemble du processus de câblage à l'écart des sources d'eau et des environnements humides pour garantir un fonctionnement sûr de l'équipement.
en cas d'utilisation à l'extérieur, placez l'alimentation et les connecteurs dans une boîte étanche à l'humidité.
